大阪府東大阪市M様邸

オプトトップページ > 施工実績 > 大阪府施工実績一覧 > 大阪府東大阪市M様邸

※西日本エリアにて2025年1月15日より営業エリアにおいて変更があります。

工事時期：	2016年8月
工事内容：	アンダーピニング沈下修正工事 (家の傾き修正)
基礎の形状：	布基礎

鋼管杭箇所数：	10箇所
鋼管杭最長圧入長さ：	16.7m
最大圧入t（トン）数：	10t

基礎補強長さ：	33m
ジャッキアップ（持ち上げ）箇所数：	10箇所
ジャッキアップ（持ち上げ）量：	32mm

工事責任者：道生隆治よりコメント

リフォームをするにあたって、家の傾きの修正を検討されていました。
玄関入っての左側の２部屋は、掘り込みの駐車場の上部となっており
費用面も含め、施主様と修正範囲を相談しながらの計画となりました。
部分的な修正の場合、御見積書類の中に目標数値を作成しておりますが、施主様を監督として行ったｼﾞｬｯｷｱｯﾌﾟの結果、目標数値よりも良い結果になりました。
他、工事期間中は色々とお気遣いを頂き本当にありがとうございました。

家の傾きの施工前の状態から、どのような工事内容を行って、
最終的にどのような形で工事を終えたのかを紹介しています。

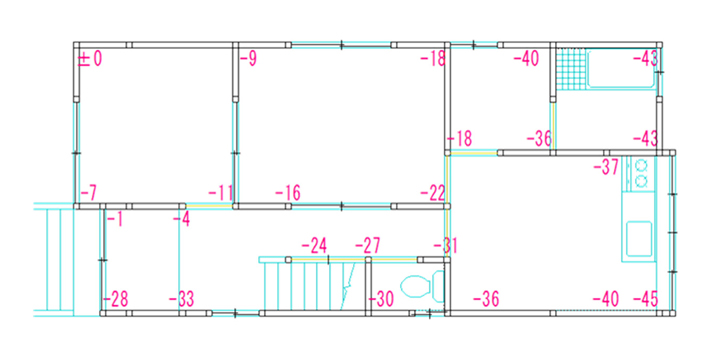

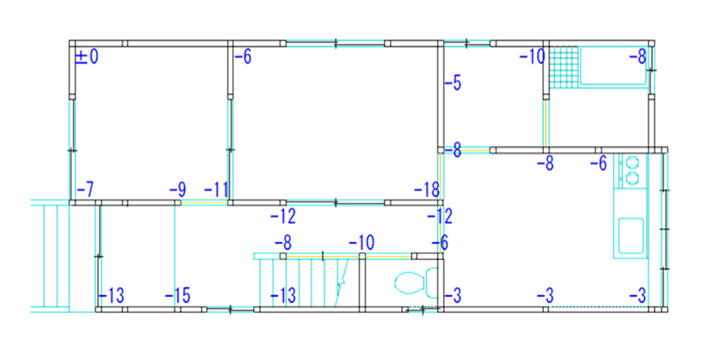

家の傾きの初期計測では、全体がいびつな形で傾いていました。ただ、玄関の左手の居室は、掘り込みの駐車場の上に位置していたため、他の箇所より傾きの度合いがゆるい状況でした。

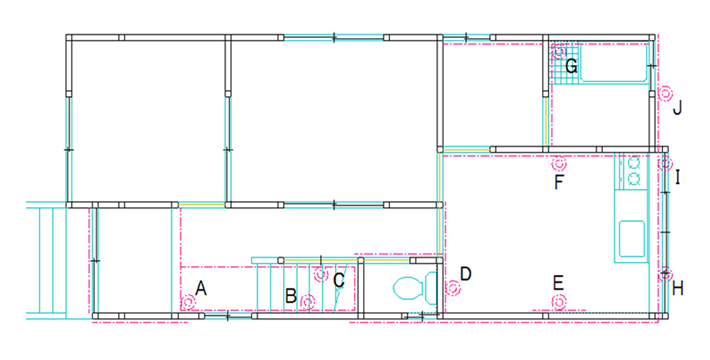

は鋼管杭を圧入する箇所
補強用鉄板は基礎補強・帯鉄板で補強を行う箇所
家の傾きの施工計画では、予算や状況の面をしっかりと相談、検討をした結果、掘り込み駐車場の範囲以外の箇所を持ち上げるという部分矯正を行う計画をしました。

家の傾きの施工完了後は、ほぼ家全体が水平な状態になりました。掘り込み駐車場の上の施工範囲外の箇所との兼ね合いもあったのですが、計画していた以上によい結果になりました。お施主様も今後の再沈下への不安もなくなりお喜びいただきました。

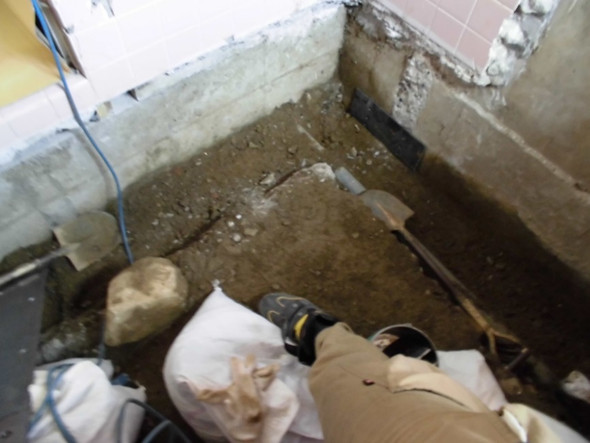

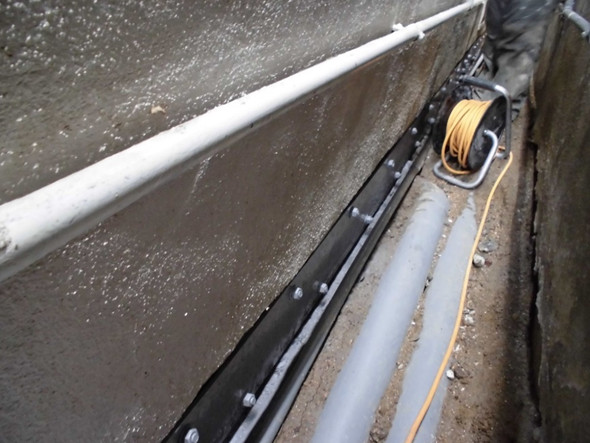

1.掘削作業、基礎補強

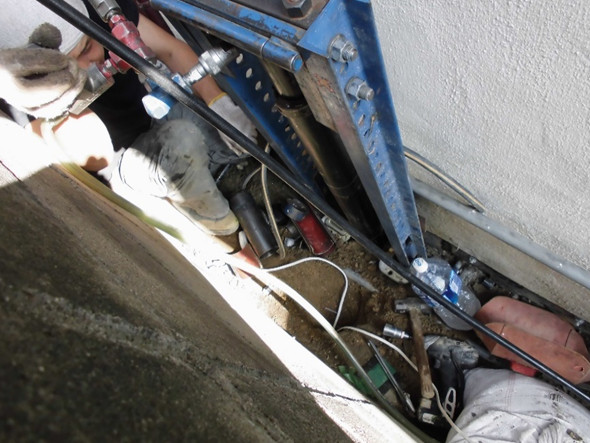

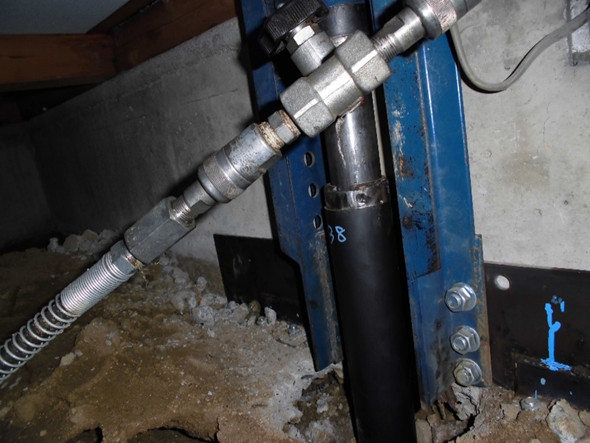

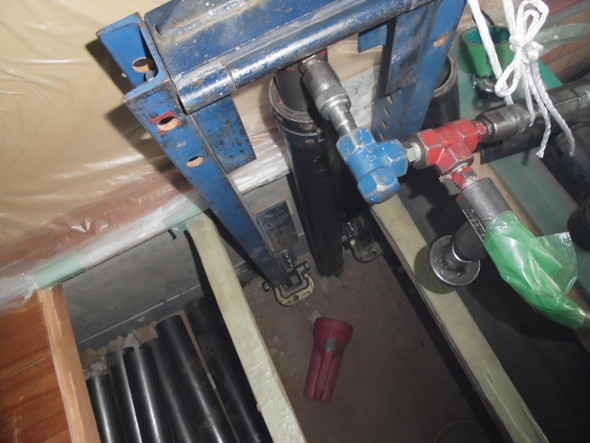

2.鋼管杭の圧入

A点
B点
E点
F点
G点
I点

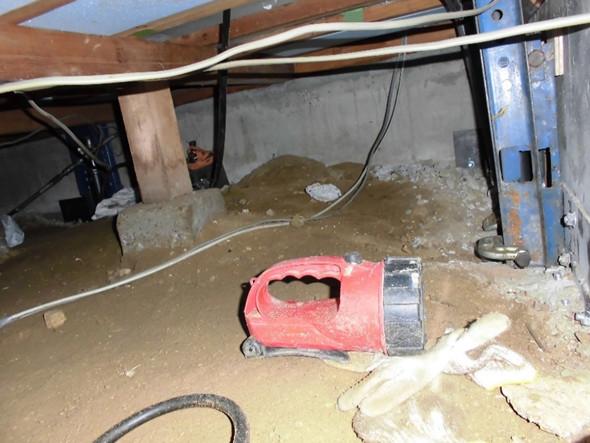

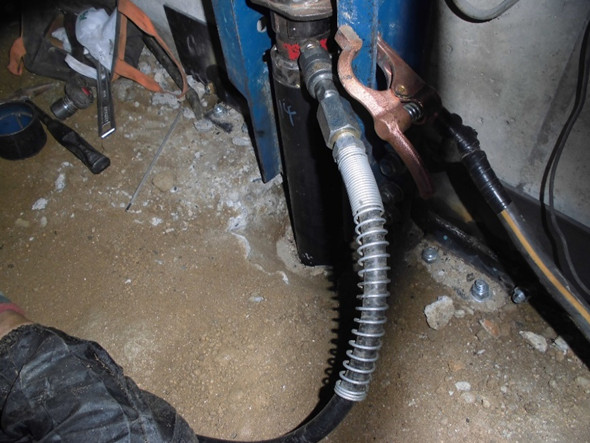

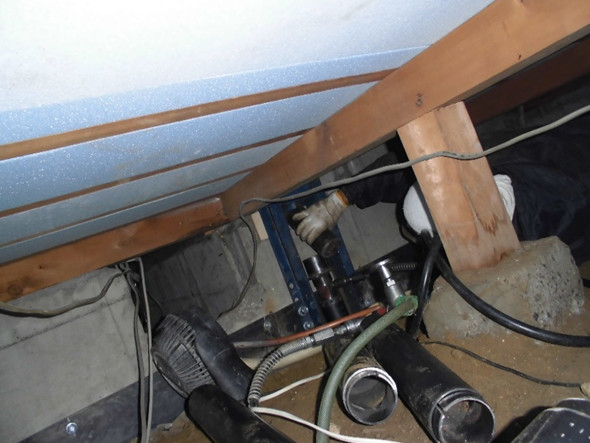

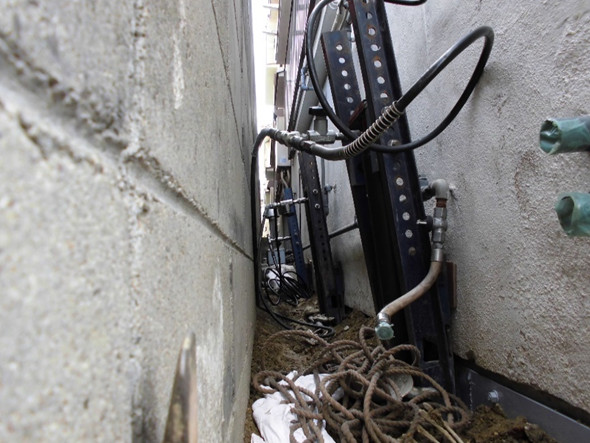

3.ジャッキアップ

D,E点
H,I,J点
B点

4.ジャッキアップ後

E点
E点
束柱状況、E点付近

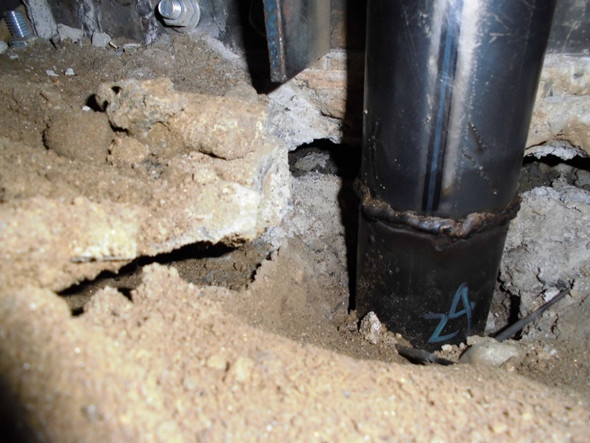

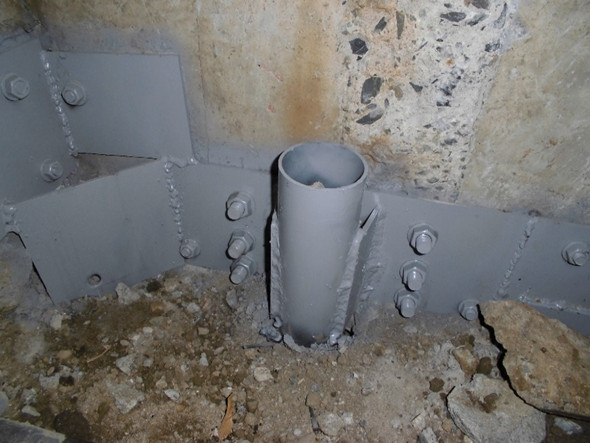

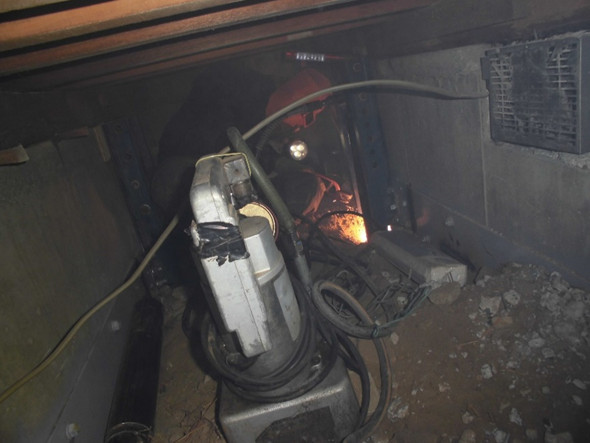

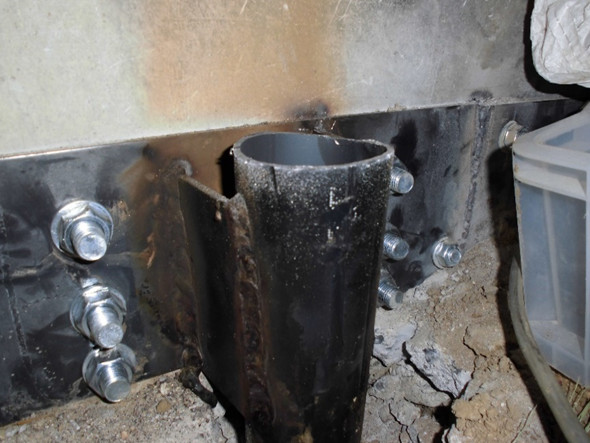

5.鋼管杭固め

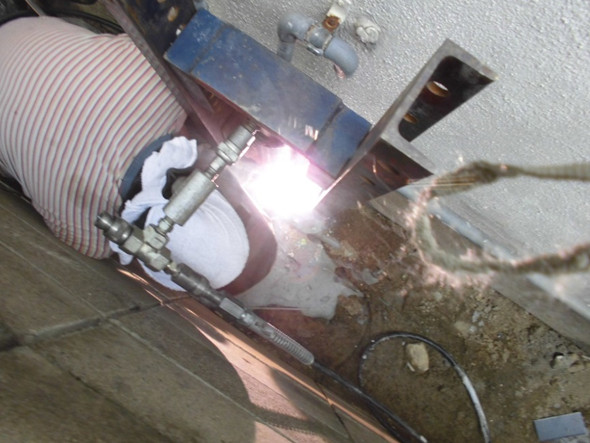

溶接、I点
E点
G点

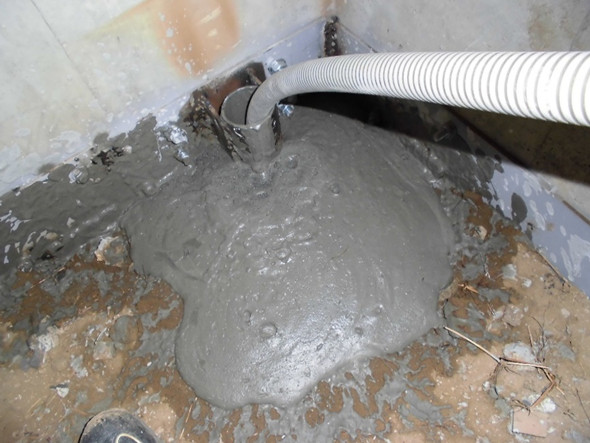

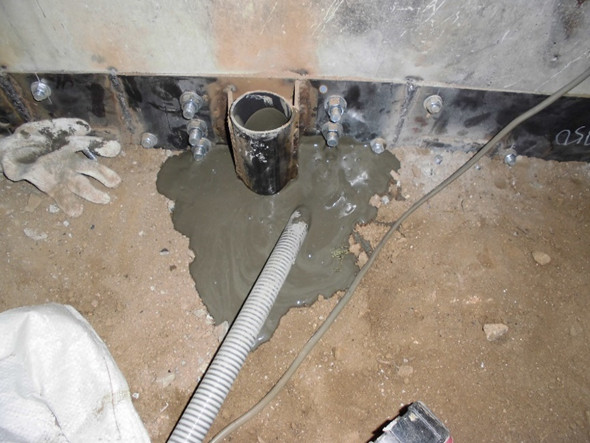

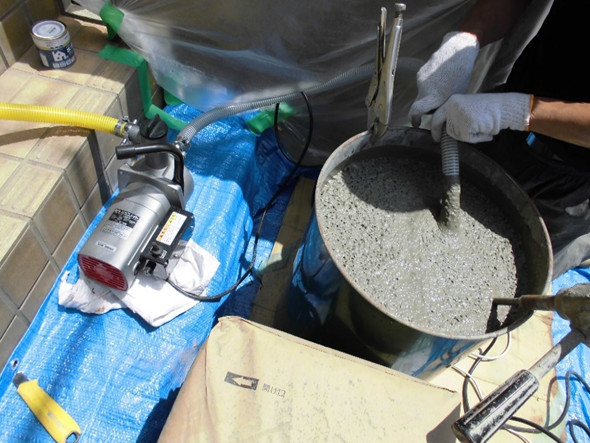

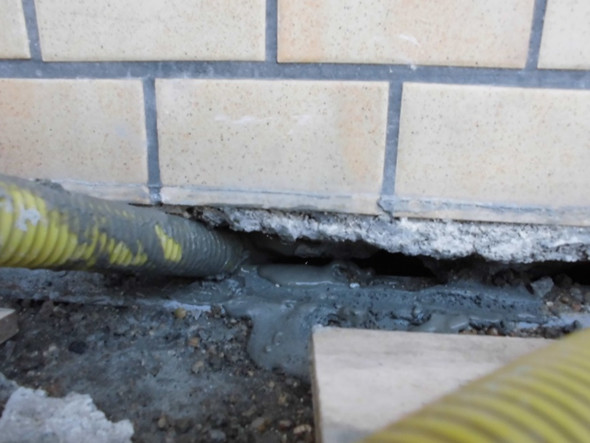

6.基礎下モルタル注入

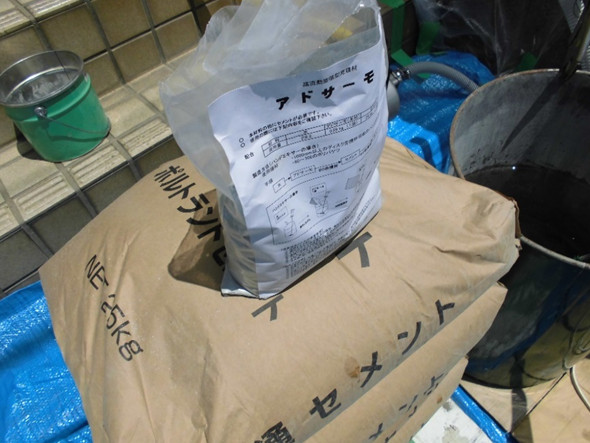

使用材料

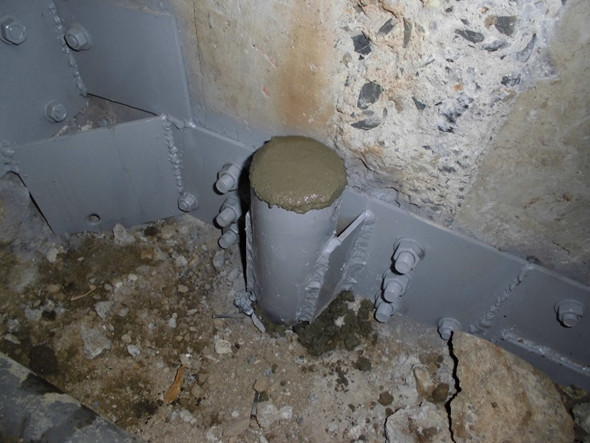

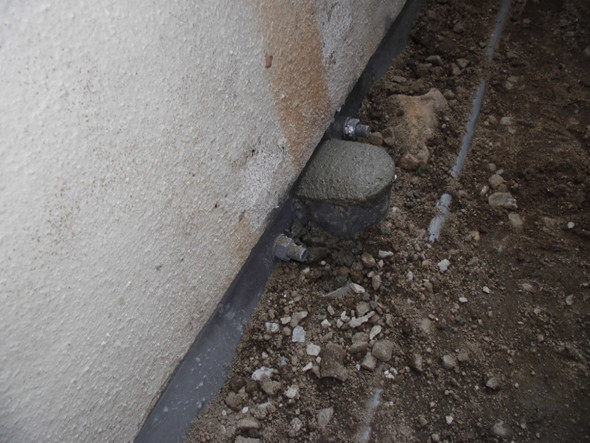

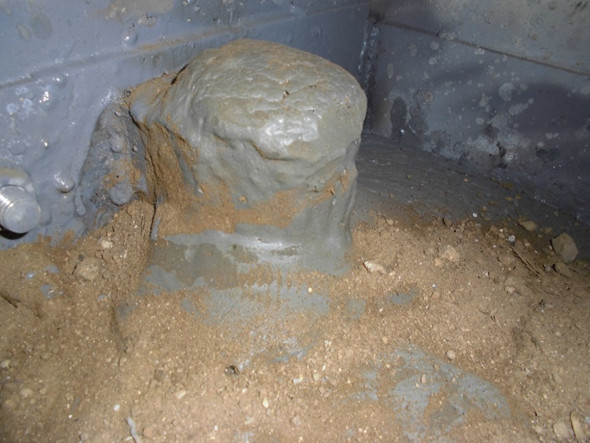

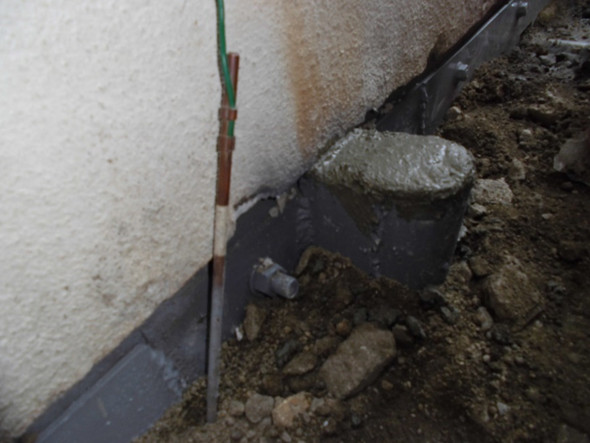

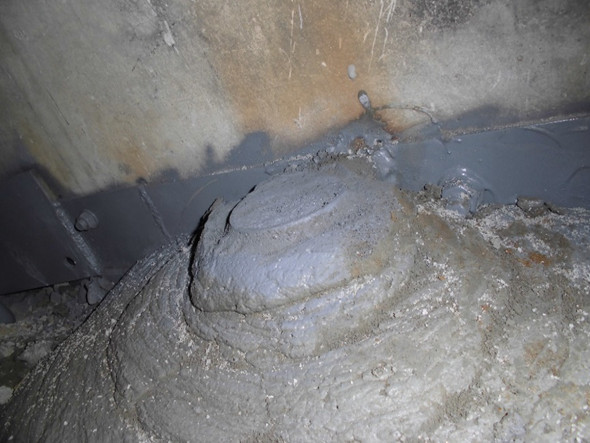

6.鋼管杭モルタル詰め

膨張硬化、A点

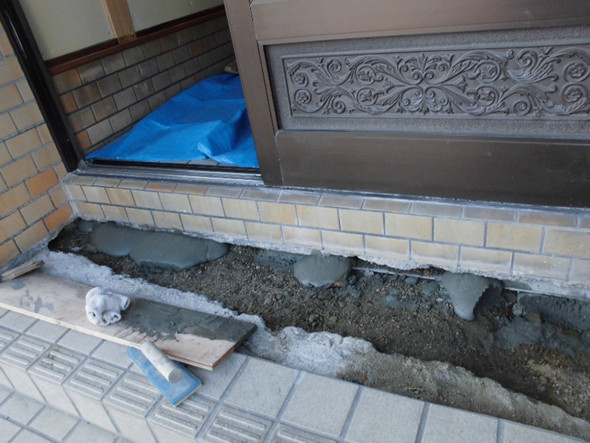

玄関扉下
玄関扉下、膨張硬化

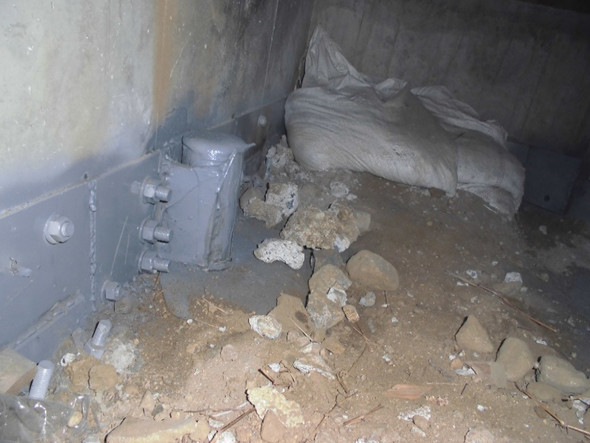

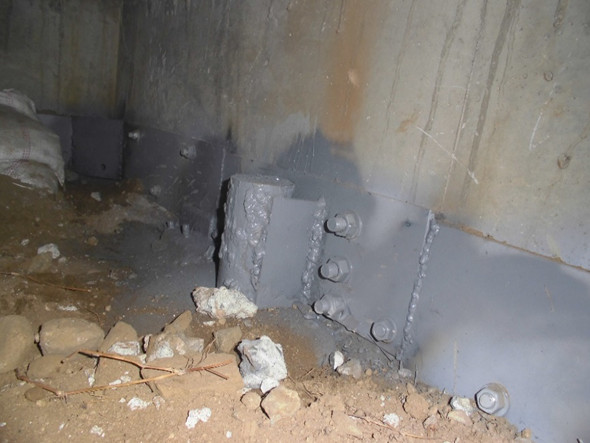

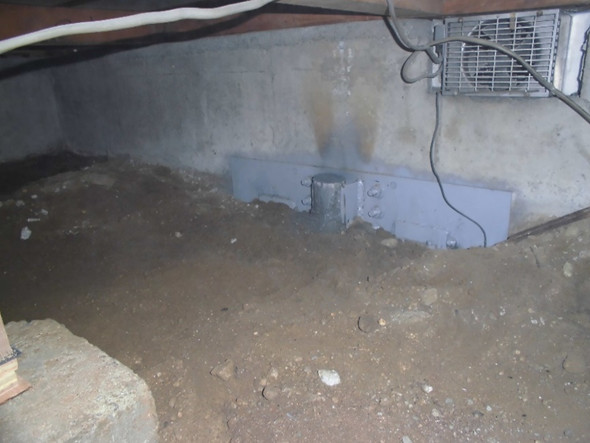

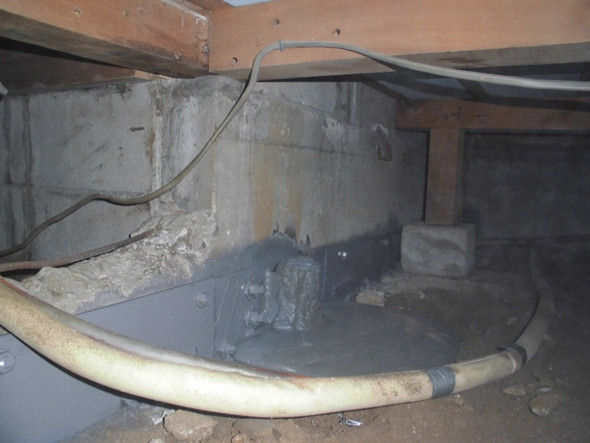

7.鋼管杭施工完了

A点
B点
C点
D点
E点
F点
G点
H点
I点
J点

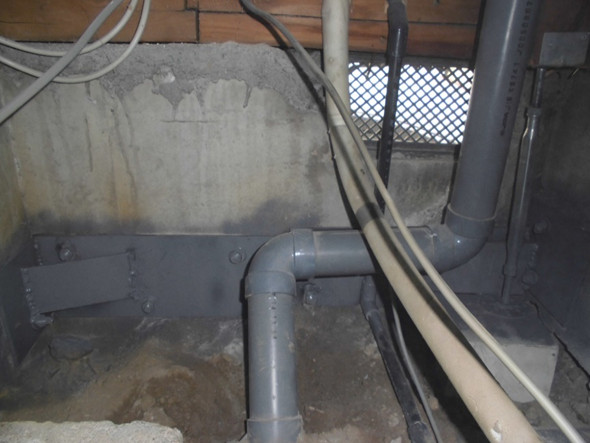

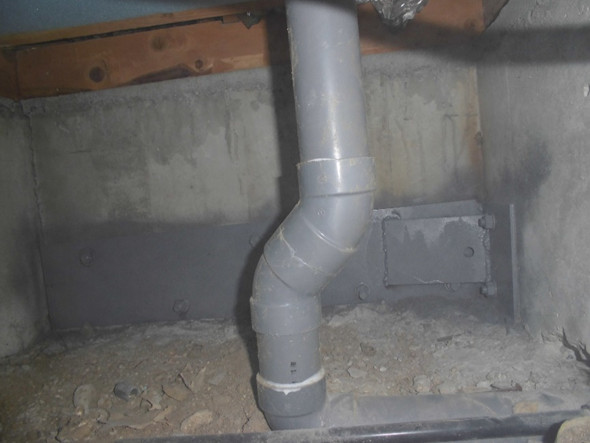

7.床下基礎補強完了

洗面室下
洗濯機下
トイレ入口下
F点付近
玄関ホール下

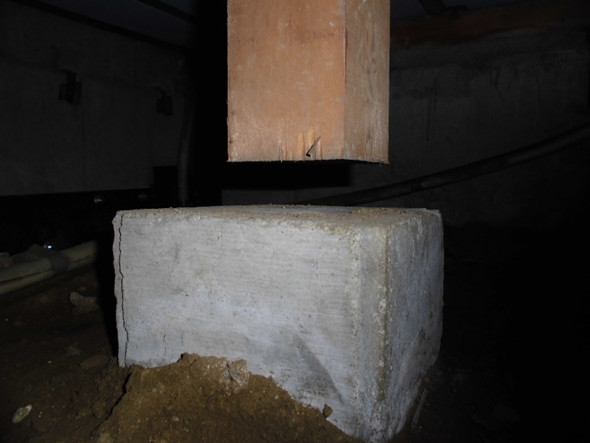

8.束調整

9.埋め戻し

H - J付近
H - J付近
隣家側
